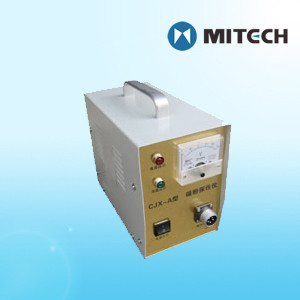

Detector magnético CJX-A da falha

Descrição:

I. Descrição geral

O verificador da partícula magnética de CJX-A é nosso equipamento recentemente desenvolvido para o teste da qualidade da carcaça usando partículas magnéticas e caracteriza uma combinação de vantagem de vários produtos equivalentes ultramarinos e domésticos. Caracteriza um campo magnético impor e é assim compacto e de pouco peso. Altamente o circuito integrado adotado rendeu nosso produto uma combinação de todas as funções de vários tipos de equipamento.

* Opções

Cabeça de A-shapeddetecting: igualmente é nomeado o garfo magnético em ferradura que detecta a detecção da cabeça ou da solda principal e caracteriza uma cabeça magnética inclinada móvel. Tem uma lâmpada de trabalho e é especialmente aplicável para o teste de superfícies e de partes irregulares do trabalho. A distância do pólo é 20-160mm; içando a capacidade: AC≥5kg e DC≥18kg; peso: 1kg. Este tipo de detectar a cabeça é adotado pelo verificador magnético em ferradura do garfo ou pelo verificador da solda do ângulo. Caracteriza um espaço de aplicação largo com a cabeça de detecção móvel.

Cabeça de D-shapeddetecting: é nomeado igualmente garfo eletromagnético que detecta a cabeça com as junções móveis múltiplas e magnetismo forte. Distância de Pólo: 60-220mm, içando a capacidade: AC≥6kg e DC≥20kg; peso: 1.6kg. Este tipo de detectar a cabeça é adotado pelo verificador eletromagnético do garfo cuja a cabeça magnética caracteriza a condutibilidade e a magnetização magnéticas fortes.

Cabeça de O-shapeddetecting: é nomeado igualmente cabeça de detecção circular; diâmetro interno 150mm, ≥ central 1,800e do campo magnético, peso: 3kg. Este tipo de detectar a cabeça é adotado pelo verificador circular que trabalha no princípio que os campo magnèticos fortes estão criados quando os enrolamentos forem electrificados. É aplicável para o teste da qualidade da carcaça e a desmagnetização de partes irregulares do trabalho como eixos, barras, tubulações e aletas, etc.

Aplicações:

1, rolamento exterior, anel interno de rolamento, placas da engrenagem, peças de metal circulares, peças de automóvel

2, bronze, aço, tubulação de aço inoxidável, tubulação soldada, tubo de alumínio, fio de aço, tubulação dobro, alumínio folheado de cobre, aço folheado de cobre, metais tais como a linha de produção de Rod de fio em linha e teste nondestructive autónomo

3, teste Nondestructive tal como a embalagem do óleo, hastes de otário, eixo oco

4, detecção tal como os tubos do condensador, tubulação do condicionador de ar, auto tubulação

5, sejam apropriados para todos os tipos do teste nondestructive da haste de fio do metal e do tubo da barra

Especificações:

1. Fonte de alimentação: C.A. 220 ±10% 50HZ 5A

2. Saída: A C.A. 38V 6A A, D, O-dado forma detectando as cabeças é aplicável

3. Velocidade do teste: ≥6m/min

4. Detectando a elevação principal da temperatura: ≤60℃

5. Intervalos de trabalho: No caso da operação contínua por muito tempo, recomenda-se: Tempo da magnetização: segundo ≤3; ínterim: ≥5

6. Peso do instrumento: sobre 5.5kg
