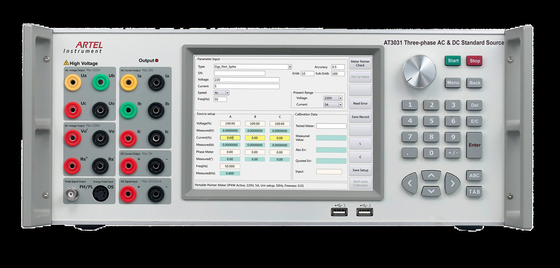

Fonte padrão trifásica ò ~63rd da C.C. do equipamento de teste do medidor de poder da estabilidade alta/C.A.

Fonte padrão trifásica da C.C. do equipamento de teste do medidor de poder da estabilidade alta/C.A.

Perfil

AT3031 é apropriado para o departamento da medida da instituição de pesquisa, corporaçõ da rede eléctrica,

a instituição railway e nacional da medida a todos os níveis, e teste, produção, calibração no medidor

fabricação.

Função principal

Apoie os vários testes que incluem indicando o medidor, o medidor digital, o medidor da energia, etc.

Output òs harmónicos de ~63rd;

Características principais:

Estabilidade alta, baixa distorção de forma de onda;

a tela de toque de uma cor de 8 polegadas, conecta amigável, fácil de operar;

Equipado com a relação de RS232, de Ethernet, e de WiFi, AT3031 pode uma ou outra operação autônoma do apoio,

Controle do PC ou controle terminal sem fio acessível;

Comunique-se com o medidor testado com RS485;

Personalize e desenvolva automaticamente o sistema do ajuste e da calibração;

A autoprotecção, alarmando e indicando o lugar da sobrecarga para o equipamento output a sobrecarga, tensão procura um caminho mais curto, aberto-circuito atual;

Automaticamente detecte, diagnostique e alarme para a falha.

Remotamente actualizando em linha, consiga facilmente a actualização do software;

Apoie a calibragem pelo userself.

Datilografe

C.A. trifásica de AT3031C, fonte padrão da C.C., classe 0,05

C.A. trifásica de AT3031B, fonte padrão da C.C., classe 0,1

Especificação técnica

Saída da tensão AC

Saída da tensão da C.A. grande

Escala: (Fase A) 30V, 100V, 300V, 660V, 1000V;

(Fase B, C) 30V, 100V, 300V, 660V;

Escala de ajuste: (0~120) %RG, RG referem a escala, similarmente daqui por diante; Põe em fase A 1000V: (0~100) %RG;

Definição do ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG para a opção;

Estabilidade: 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1);

Distorção: ≤0.1% (carga Não-capacitiva);

Carga máxima da saída: 25VA cada fase (carga resistive);

Precisão: 0.05%RG (0,05 classes), 0.1%RG (classe 0,1);

Saída pequena da tensão da C.A.

Escala: põe em fase A: 75mV, 300mV, 750mV, 3V, 7.5V;

Escala de ajuste: (0~120) %RG, RG referem a escala, similarmente daqui por diante;

Definição do ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG para a opção;

Estabilidade: 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1);

Distorção: ≤0.1% (carga Não-capacitiva);

Carga máxima da saída: ≥ 25mA

Precisão: 0.1%RG (classe 0,1);

Saída atual da C.A.

Escala: põe em fase A: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Fase B, C: 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Escala de ajuste: (0~120) %RG, RG referem a escala, similarmente daqui por diante;

Definição do ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG para a opção;

Estabilidade: 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1);

Distorção: ≤0.1% (carga Não-capacitiva);

Carga máxima da saída: 25VA cada fase (carga resistive);

Precisão da medida: 200mA e acima das escalas: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1);

50mA e abaixo das escalas: 0.1%RG (classe 0,1);

Saídas de potência

Estabilidade das saídas de potência: 0.01%/2min (classe 0,5), 0.02%/2min (classe 0,1);

Precisão da medida de poder ativo, reactivo: 0.05%RG (classe 0,5), 0.1%RG (classe 0,1);

Saída do ângulo de fase

Escala de ajuste da saída: 0°~360°;

Definição do ajuste da saída: 10°, 1°, 0.1°, ou 0.01°.

Definição: 0.01°;

Precisão: 0.05°.

Saída do fator de poder

Escala de ajuste: -1 ~ 0 ~ +1;

Definição da medida: 0,0001;

Precisão: 0,0005;

Saída da freqüência

Escala de ajuste: 40Hz ~70Hz;

Definição do ajuste da saída: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz para a opção;

Definição: 0.001Hz;

Precisão: 0,001 hertz;

Instalação do harmónico

Ordem do harmónico: ò ~63rd;

Amplitude do harmónico: 0~40%;

Ângulo do harmónico: 0°~359.99°;

Erro da instalação do harmónico: ò ~31st: ≤±0.1%; 3ò ~63rd≤±0.2%;

Saída da tensão de C.C.

Escala (4 linhas): 100mV, 300 milivolt, 1V, 5V, 20V, 100V, 300V, 1000V;

Escala de ajuste: (0~120) %RG; 1000V: (0~110) %RG;

Definição do ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Estabilidade: 0.005%/1min (classe 0,05), 0.01%/1min (classe 0,1);

Amplitude da ondinha: ≤1%RG (carga Não-capacitiva);

Carga da saída: 20V e acima das escalas: ≥10mA; 5V e abaixo das escalas: ≥25mA;

Precisão: 0.05%RG (classe 0,05), 0.1%RG (classe 0,1);

Saída atual da C.C.

Escala: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A;

Escala de ajuste: (0~120) %RG;

Definição do ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Estabilidade: 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1)

Amplitude da ondinha: ≤1%RG;

Carga da saída: 25A: 25VA, o outro ≥ 2V das escalas; 300mA e abaixo das escalas ≥25V;

Precisão: 10mA e acima das escalas: 0.05%RG (classe 0,05), 0.1%RG (classe 0,1);

1mA, escala 3mA: 0.1%RG;

Medida do erro da energia

Limite básico do erro da energia ativa:

±0.05%RD (tensão 15V~660V, 0.05A~36A atual, PF≥0.5);

±0.1%RD (tensão 15V~660V, 0.02A~0.05A atual, PF=1);

Limite básico do erro da energia reactiva:

±0.1%RD (tensão 15V~660V, 0.05A~36A atual, PF≥0.5);

±0.2%RD (tensão 15V~660V, 0.02A~0.05A atual, PF=1);

Parâmetros gerais

Fonte de alimentação: 90~265VAC/DC

Freqüência: 50Hz~60Hz

Consumo: 50VA~1000VA

Condição do ambiente: 20℃~30℃, parente humidity≤85%

Ambiente do armazenamento: -20℃~50℃

Tamanho: 600mm (L) × 440mm (W) × 176mm (h)

Peso: 28Kg
