Fonte padrão de alta tensão de equipamento de teste do medidor para a análise da qualidade do poder

Fonte padrão de alta tensão de equipamento de teste do medidor para o analisador da qualidade do poder

Perfil

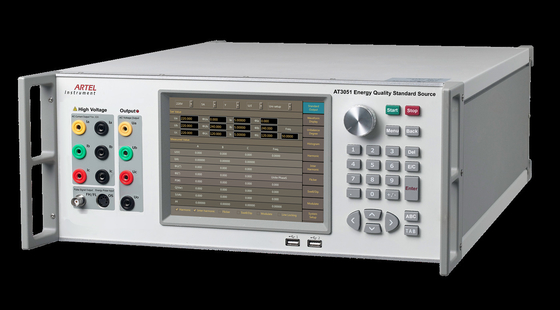

AT3051 é apropriado para o departamento da medida da instituição de pesquisa, corporaçõ da rede eléctrica,

estrada de ferro, grande empresa industrial e da mineração e a instituição nacional da medida a todos os níveis.

Função principal

Ofereça o seno do nível da fonte padrão ou de vários sinais da distorção;

Apoie a calibragem qualitativa e quantitativa de vários analisadores da qualidade do poder, monitor de tensão,

flickermeter, registrador da qualidade do poder.

Output òs harmónicos de ~63rd.

Características principais

a tela de toque de uma cor de 8 polegadas, conecta amigável, fácil de operar.

Adopt avançou tecnologia de processo de dados de DSP, pode sintetizar várias formas de onda irregulares, como

harmónicos, inter-harmónicos, cintilação, inchamentos, mergulhos, etc.;

Equipado com a relação de RS232, de Ethernet, e de WiFi, AT3051 pode uma ou outra operação autônoma do apoio,

Controle do PC ou controle terminal sem fio acessível;

Comunique-se com o medidor testado com RS-232/485 e Ethernet;

Calcule automaticamente o erro do medidor e do transdutor, e os dados relacionados podem ser transferidos completamente

U-disco;

A autoprotecção, alarmando e indicando o lugar da sobrecarga para o equipamento output a sobrecarga, tensão procura um caminho mais curto, aberto-circuito atual;

Automaticamente detecte, diagnostique e alarme para a falha;

Remotamente actualizando em linha, consiga facilmente a actualização do software;

Apoie a calibragem pelo userself.

Especificação técnica

Saída da tensão AC

Escala: 50V, 100V, 220V;

Escala de ajuste: (0~120) %RG, RG referem a escala, similarmente daqui por diante;

Grau do ajuste: 0.01%RG, 0.1%RG, 1%RG, 10%RG para a opção;

Estabilidade: 0.01%/2min;

Distorção: ≤0.1% (carga Não-capacitiva);

Carga máxima da saída: 25VA cada fase;

Precisão: 0.05%RG;

Saída atual da C.A.

Escala: 1A, 2A, 5A, 10A;

Escala de ajuste: (0~120) %RG, RG referem a escala, similarmente daqui por diante;

Definição do ajuste: 0.01%RG, 0.1%RG, 1%RG, ou 10%RG;

Estabilidade: 0.01%/2min;

Distorção: ≤0.1% (carga Não-capacitiva);

Carga máxima da saída: 25VA cada fase

Precisão da medida: 0.05%RG;

Saídas de potência

Estabilidade das saídas de potência: 0.01%/2min;

Precisão do poder ativo e da medida de poder reactivo: 0.05%RG;

Saída do ângulo de fase

Escala de ajuste da saída: 0°~360°;

Definição do ajuste da saída: 10°, 1°, 0.1°, ou 0.01°.

Definição: 0.01°;

Precisão: 0.05°.

Saída do fator de poder

Escala de ajuste: -1,0000 ~ 0,0000 ~ +1,0000;

Definição da medida: 0,0001;

Precisão: 0,0005;

Saída da freqüência fundamental

Escala de ajuste: 40Hz ~70Hz;

Definição do ajuste da saída: 1Hz, 0.1Hz, 0.01Hz, ou 0.001Hz.

Definição mínima: 0.001Hz;

Precisão: 0,002 hertz.

Tensão trifásica/simetria atual e simetria do ângulo de fase

Tensão/simetria atual: ≤0.1%;

Simetria da fase: 0.05°;

Ajuste do harmónico

Ordem do harmónico: ò ~63rd;

Índice do harmónico: 0~40%;

Ângulo de fase do harmónico: 0°~359.99°;

Definição da instalação da fase do harmónico: 0.01°;

Precisão da tensão do harmónico: quando Uh≥1%Un, 2% Uh; quando Uh<1>

Precisão atual do harmónico: quando Uh≥1%Un, 2% Uh; quando Uh<1>

ajuste dos Inter-harmónicos

Escala de freqüência: 16Hz~9kHz;

Precisão da freqüência: 0,05%;

definição da instalação da freqüência dos Inter-harmónicos: 0.1Hz;

índice dos Inter-harmónicos: 0~30%;

precisão da amplitude dos Inter-harmónicos: 5%;

Valor da cintilação da saída (Pst)

Escala da instalação: Setup o ±30% (60% ΔV/V) da tensão ou da corrente dentro da escala;

Precisão da indicação de Pst (220V~240V ou 115V~125V): 1%;

Forma de onda: onda quadrada, onda retangular ou onda de seno;

Relação do dever (quando a onda for retangular): 0,01 % ~ 99,99 %;

Escala de freqüência da modulação: 0.0008Hz ~ 40Hz;

Inchamento/mergulho

Atraso da entrada de disparador (atraso do começo): 0~60s;

Duração do inchamento/mergulho (continue): 1ms~60s;

Mergulhos máximos da amplitude (mudanças repentinas a): 0%;

Inchamentos máximos da amplitude (mudanças repentinas a): 140%;

Período de rampa na rampa para fora: 0.1ms ~30s;

Atraso da saída do disparador: 0~60s;

Medida do erro da energia

Precisão ativa da energia: 0.05%RD (PF≥0.5);

Precisão reactiva da energia: 0.1%RD (PF≥0.5);

Parâmetros gerais

Fonte de alimentação: 90~265VAC, 110VDC~370VDC

Freqüência: 50Hz~60Hz

Consumo: 50VA~1000VA

Condição do ambiente: 20℃~30℃, parente humidity≤85%

Ambiente do armazenamento: -20℃~50℃

Tamanho: 600mm (L) × 440mm (W) × 176mm (h)

Peso: 28Kg
