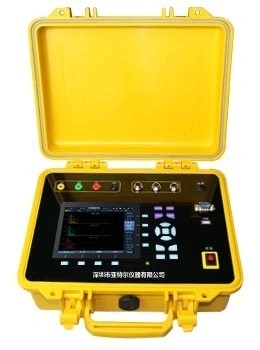

Equipamento de teste portátil do medidor do poder trifásico para o departamento da eletricidade & da supervisão

Equipamento de teste portátil do medidor do poder trifásico para o departamento da eletricidade & da supervisão

Perfil

AT6012 é apropriado para a gestão da empresa da fonte de alimentação, a energia que medem, a eletricidade e

departamento da supervisão, departamento técnico da supervisão, etc.

Função principal

Com várias relações da operação, AT6012 pode medir a tensão, corrente, freqüência, fase, poder

fatore, poder ativo, poder reactivo, poder aparente de 3P4W e 3P3W;

Medida do tempo real e análise do harmónico, medida da 2nd~63rd amplitude do harmónico

e a distorção está disponível;

Forma de onda da real-medida da exposição de cada fase;

Calibre o medidor ativo da energia da fase monofásica, medidor ativo da energia 3P3W, medidor ativo da energia 3P4W,

medidor reactivo da energia da fase monofásica, medidor reactivo da energia 3P3W, medidor reactivo da energia 3P4W;

Os gráficos de vetor podem ser indicados no tempo real, fácil à linha da verificação de ponto, e automático reconheça o medidor

função da fiação. Pode identificar o sistema da fiação 3P4W e da fiação 3P3W das unidades através do transformador ou dirigi-lo

a medida, relata os resultados e o fator de correção da energia da oferta.

Características principais:

5,6 matriz de ponto LCD da polegada 640×480, sugestão da operação das exposições e dados medidos;

Bateria de lítio da grande capacidade, tempo de funcionamento contínuo mais de 2 horas;

IEC61000-4-30 padrão;

A medida do tempo real e grava os parâmetros elétricos básicos, harmónicos, relação do desequilíbrio de

tensão/corrente, tensão máxima;

Ondas e eventos da falha da gravação com as várias circunstâncias de provocação;

Funções da autoprotecção, seguro e seguro;

O peso da unidade principal é menos do que 3Kg, compacto e peso leve, fácil levar;

Apoio que calibra pelo userself.

Especificação técnica

Medida da tensão

Limite da medida direta: 57.7V, 100V, 220V, 380V, 600V;

Tensão de entrada avaliado (3-fase): C.A. 50-750Vrms;

Tensão de entrada máxima: 1000Vrms

Escala de freqüência: 42.5-69Hz;

Precisão: 0.05%RG;

Capacidade de sobrecarga: 1kVAC contínuo, interrupção 5kV/1s;

Força dieléctrica: 2.5kVAC, 50Hz/1min

Medida da corrente da C.A.

Limite da medida direta: 0,2, 1A, 5A, 10A;

Escala da medida: range× (0-120) %;

Precisão: 0.05%RG;

Braçadeira atual (opcional): 100A, 200A, 500A, 1000A;

Precisão atual da medida da braçadeira: 0.2%RG

Medida de poder

Precisão da medida de poder ativo: cosФ≥0.5, <±0.05%RG;

Precisão da medida de poder reactivo: sinФ≥0.5, <±0.1%RG;

Precisão atual da medida de poder ativo da braçadeira: cosФ≥0.5, <±0.2%RG;

Precisão atual da medida de poder reactivo da braçadeira: sinФ≥0.5, <±0.5%RG

Medida da freqüência

Escala: 40-70Hz;

Precisão: ±0.002Hz;

Medida do ângulo de fase

Escala: 0.00°-359.99°;

Precisão: ±0.05°;

Medida do harmónico

Ordem do harmónico: ò ~63rd;

Medida da energia

Precisão ativa da medida da energia: cosФ≥0.5, <±0.1%RG;

Precisão reactiva da medida da energia: sinФ≥0.5, <±0.2%RG;

Precisão ativa da medida da energia da braçadeira atual: cosФ≥0.5, <±0.2%RG;

Precisão reactiva da medida da energia da braçadeira atual: sinФ≥0.5, <±0.5%RG;

Entrada do pulso da energia

Escala setup constante do pulso (r/kWh) do medidor calibrado: 1~9999999999;

A escala da instalação de calibra o pulso: 1~9999999999;

Receba a freqüência máxima do pulso: 50KHz;

Escala constante da instalação do pulso: 3.6×107;

Saída de pulso da energia

Escala setup constante do pulso da saída da energia (r/kWh): 1~9999999999;

Freqüência máxima da saída de pulso: 72KHz;

Parâmetros gerais:

Fonte de alimentação: C.A. 220V±10% ou 100V±10%;

Consumo: <15w>

Condição do ambiente: -5℃~55℃;

Umidade: RH≤85%;

Tamanho: 400mm (L)× 250mm (W)× 150mm (H)

Peso: 3kg
