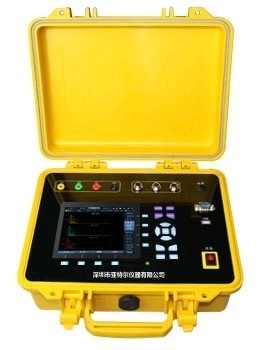

Equipamento de teste portátil do medidor da C.A./C.C. do LCD, instrumentos da medida de qualidade do poder

Equipamento de teste portátil do medidor da C.A./C.C. do LCD, instrumentos da medida de qualidade do poder

Perfil

AT8011 é apropriado para o departamento do corporaçõ da fonte de alimentação, de operação da grade e o industrial e mineração

empresa para medir e analisar a qualidade do poder.

Função de Mian

Com várias relações da operação, AT8011 pode medir 3P3W e 3P4W a tensão, corrente, freqüência, ângulo de fase, fator de poder, poder ativo, poder reactivo, poder aparente.

A medida do tempo real e analisa harmónicos, e o òs índice e distorção dos harmónicos de ~63rd igualmente podem ser medidos;

Indique a forma de onda do tempo real de cada fase;

Indique o diagrama do vetor do tempo real, fácil verificar a fiação no local, possa identificar prender automaticamente;

Meça vários fenômenos da qualidade do poder, grave e analise eventos da qualidade do poder.

Características principais

5,6' polegada, 640×480 matriz de pontos LCD, exposições a sugestão da operação e dados medidos;

Bateria de Li da grande capacidade, o tempo de funcionamento contínuo mais de 7 horas;

IEC padrão 61000-4-30;

Medida do tempo real e parâmetros elétricos básicos gravados, harmónico, cintilação, tensão/desequilíbrio atual

relação, inchamento/mergulho, sobre a tensão, sob a tensão, tensão máxima e assim por diante;

Várias circunstâncias de provocação ajustadas para gravar ondas e eventos da falha;

Função da autoprotecção, seguro e seguro;

O peso da máquina é menos do que 5Kg, compacto e peso leve, fácil levar;

Apoio que calibra pelo userself.

Especificação técnica

Medida da tensão

Canais: 4 (3 fases + pontos mortos, AC/DC)

Tensão nominal: C.A. 50-380Vrms

Escala de medição máxima: 500Vrms

Escala de freqüência: 42.5Hz-69Hz

Impedância da entrada: 1.5MΩ/5pF

Consumo de potência máximo: ≤0.035VA/phase (230V)

Capacidade de sobrecarga: 1kVAC continuamente, 5kV/1s não continuamente

Força da isolação: 2.5kVAC, 50Hz/1min

Medida atual

Canais: 4 (incluindo 1 entrada atual do escapamento do canal)

Corrente de entrada: 10A/100mV, 100A/100mV, 1000A/100mV, 3000A/100mV

Consumo de potência máximo: ≤0.01VA/phase

Força da isolação: 2.5kVAC, 50Hz/1min

Sistema da amostra

Definição da amostra: ciclo 4096 digits/10 (50Hz), ciclo 4096 digits/12 (60Hz), 24 interruptores do A/D dos dígitos,

quais se conformam IEC61000-4-30 à classe padrão A

Precisão

Entrada/saída

Entrada de sinal remota: contato seco de 2 canais (considere diversos módulos, opcionais)

Relação homem-máquina

Tela de exposição: tela de toque 5.7inch, definição 640×480, 65535 cores

Modo de operação: tela de toque da introdução por teclado/rato

A exposição refresca:　1s

Reação chave: não mais do que 0.5s

Língua: Chinês/inglês

Armazenamento de dados

Capacidade do armazenamento de dados: 32G

Modo do ajuste do tempo (opcional): Sinal de tempo de GPS

Fonte de alimentação auxiliar

Bateria: contínuo não trabalhando nenhuma menos de 2 horas com carga completa, bateria interna

Tensão de entrada do adaptador da C.A.: 85VAC~265VAC, 50/60Hz ou 110VDC-370VDC

Tensão da saída do adaptador da C.A.: 15VDC/1.5A

Porto de comunicação

USB: 1 canal, padrão 2,0

Ethernet: 10M/100M

O outro parâmetro

Peso: 5kg
