Verificador padrão Multifunction do medidor de poder da precisão alta para elétrico

Verificador padrão Multifunction do medidor de poder da precisão alta para elétrico

Perfil

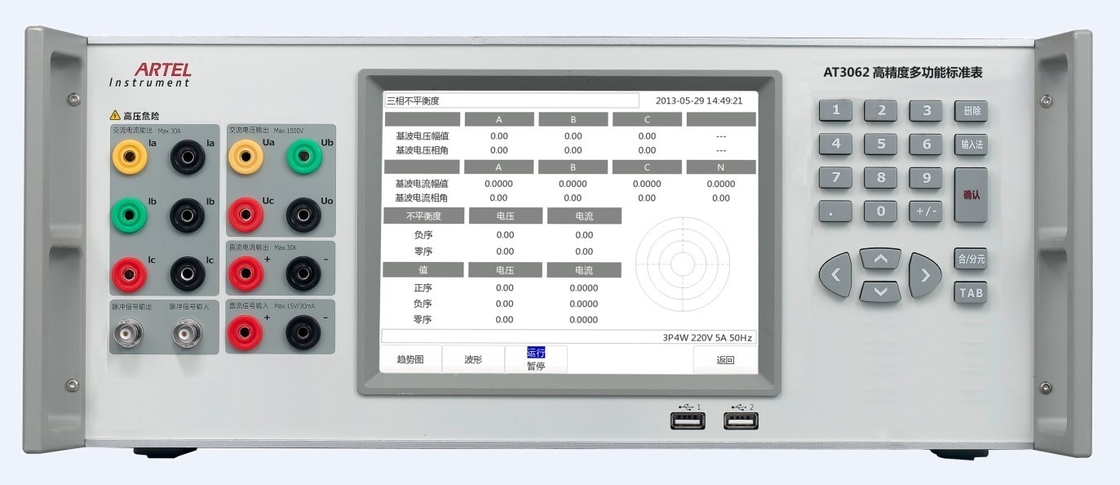

AT3062 pode ser usado como o medidor padrão para testar o medidor elétrico e o medidor da energia, e igualmente pode medir

todos os tipos da quantidade elétrica da C.A., e igualmente podem ser aplicados no centro da medida da rede eléctrica

corporaçõs, corporaçõs da fonte de alimentação, centrais eléctricas, as instituições nacionais da medida, qualidade

controle empresas dos departamentos, das instituições de pesquisa, das universidades, as industriais e da mineração, fabricantes

da energia e medidores elétricos, etc.

Funções principais:

AT3062 pode ser usado como o medidor padrão para testar o medidor elétrico e o medidor da energia, e igualmente pode medir todos os tipos da quantidade elétrica da C.A.;

Meça erros único/medidor ativo e reactivo trifásico da energia, e o desvio padrão que calcula o valor;

Meça a tensão, corrente, poder ativo, poder reactivo, poder aparente, ângulo de fase, fator de poder, freqüência e assim por diante;

Meça a distorção da tensão e onda atual, o ò índice dos harmónicos de ~127th e dos inter-harmónicos, e gráfico e formas de onda de barra do harmónico da exposição;

Meça a estabilidade do poder;

Diagrama do phasor da exposição de tempo real, fácil analisar a fiação.

Características principais:

a tela de toque de uma cor de 8 polegadas, conecta amigável, fácil de operar;

Comute automaticamente a toda a tensão e escalas atuais, e a nenhuma necessidade mudar a fiação durante a medida.

Definição de medição alta, tensão e superior atual da definição a 2×10-5, definição 0.001° da fase, definição 0.01Hz da freqüência;

A medida de poder reactivo inclui 3P4W reactivo verdadeiro, 3P3W rectifica reactivo, 3 elementos 90°artificial reactivos, 2 elementos 90°artificial reactivos, 2 elementos 60°artificial etc. reactivo, que é apropriado testar o medidor de poder reactivo e o medidor reactivo da energia no vário princípio de medição;

Equipado com o RS232, a relação do Ethernet, e do WiFi, AT3062 pode apoiar a operação autônoma, o controle do PC ou o controle terminal sem fio acessível;

Automaticamente detecte, diagnostique e alarme para a falha.

Remotamente actualizando em linha, consiga facilmente a actualização do software;

Output o pulso padrão da energia, e a constante do pulso pode ser ajustada manualmente;

Apoio que calibra pelo userself

Tipo

Medidor padrão Multifunction da precisão alta de AT3062C, classe 0,05

Medidor padrão Multifunction da precisão alta de AT3062B, classe 0,1

Especificação técnica

Medida da tensão AC

Escala: 75mV, 750mV, 7.5V, 30V, 100V, 300V, 660V comutam automaticamente;

Estabilidade: ≤100ppm/year;

Precisão da medida: 0.05%RG;

Medida da corrente da C.A.

Escala: 500μA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A, 120A comutam automaticamente;

Estabilidade: ≤100ppm/year;

Precisão da medida: 0.05%RG;

Medida de poder

Precisão da medida poder ativo/reactivo: 0.05%RG;

Medida do ângulo de fase

Escala de medição: 0°~360°;

Definição: 0.001°;

Precisão da medida: 0.05°.

Medida da freqüência

Escala de medição: 40Hz ~70Hz;

Definição: 0.001Hz;

Precisão: 0,002 hertz.

Tensão do harmónico

Ordem do harmónico: ò ~127th

Amplitude do harmónico: 0~100%

Precisão do harmónico: quando Uh≥1%Un, 5% Uh; quando Uh<1>

Corrente do harmónico

Ordem do harmónico: ò ~127th

Amplitude do harmónico: 0~100%

Precisão do harmónico: quando Uh≥3%Un, 5% Uh; quando Uh<3>

Medida do erro da energia:

Limite básico do erro da energia ativa:

±0.05%RD (tensão 15V~660V, 0.05A~120A atual, PF≥0.5);

±0.1%RD (tensão 15V~660V, 0.02A~0.05A atual, PF=1);

Limite básico do erro da energia reactiva:

±0.1%RD (tensão 15V~660V, 0.05A~120A atual, PF≥0.5);

±0.2%RD (tensão 15V~660V, 0.02A~0.05A atual, PF=1);

Pulso da energia

Saída de pulso da energia:

Escala constante do ajuste do pulso: (1~599999999) r/kWh (r/kvarh);

Freqüência máxima da saída: 10KHZ

Pulso da energia entrado:

Escala constante do ajuste do pulso: (1~599999999) r/kWh (r/kvarh);

Escala do ajuste do pulso da calibração: 1~999999;

Freqüência máxima da entrada: 10KHZ

Outros parâmetros:

Fonte de alimentação: 90-265VAC/DC

Freqüência do poder: 50Hz~60Hz

Consumo de potência: 100VA

Condição do ambiente: 20℃~30℃, umidade: RH≤85%

Ambiente do armazenamento: -20℃~50℃

Tamanho: 400mm (L)× 440mm (W)× 176mm (H)

Peso: 15kg
