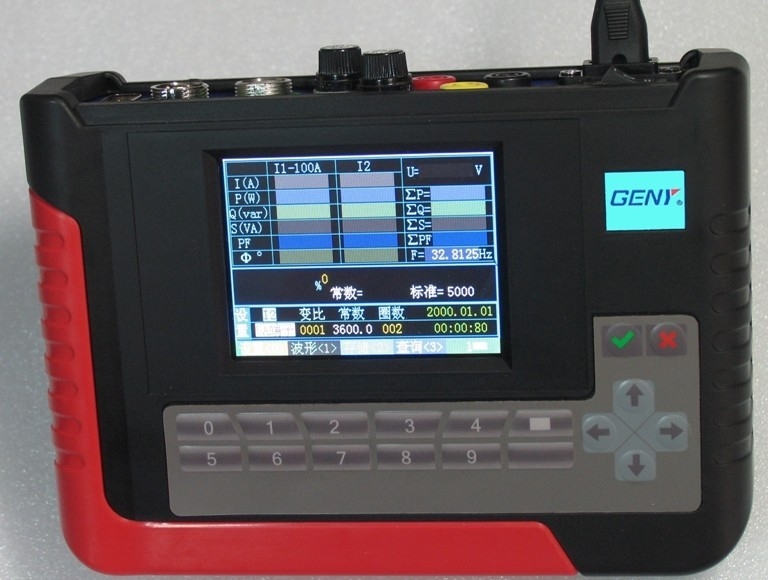

Verificador portátil do medidor da fase monofásica da elevada precisão, verificador do medidor de poder

Escala

10-420V

Erro

±0.1%

Harmónico

ò -- ^st 51

Escala (conexão direta)

--

Escala (braçadeira CT)

100A

5A, 500A, 1000A, 2000A (opção)

Erro (conexão direta)

--

Erro (braçadeira CT)

±0.3% (5A, 100A)

±0.5% (outro)

Harmónico

ò -- ^st 51

Poder ativo (conexão direta)

--

Poder ativo (braçadeira CT)

±0.3% (5A, 100A)

±0.5% (outro)

Poder reactivo (conexão direta)

--

Poder reactivo (braçadeira CT)

±0.5%

Energia ativa (conexão direta)

--

Energia ativa (braçadeira CT)

±0.3% (5A, 100A)

±0.5% (outro)

Energia reactiva (conexão direta)

--

Energia reactiva (braçadeira CT)

±0.5%

Escala

0º – 360º

Erro

±0.1º

Escala

45Hz – 65Hz

Saída de alta freqüência (C_H)

--

Saída de baixa frequência (C_L)

800imp/kWh

Relação do pulso

1:1

Nível de saída

5V

Canal de entrada

1

Nível de entrada

5 -- 10V

Freqüência da entrada

Máximo 100Hz

Definição

3,5" cor de TFT (320×240)

Diagrama do vetor

N/A

Forma de onda

Sim

Acumulação da energia

Sim

Teste de relação do CT

Sim

Entrada local do parâmetro

Sim

Emulation da fiação

N/A

Auto-calibração

N/A

Verificação do registrador

Sim

Armazenamento de dados

Sim

Qty do armazenamento de dados

1000

Externo estenda a memória

N/A

Impressão da tela

N/A

Porto de comunicação

RS232

Uma comunicação com o PC

Sim

Dados da transferência de arquivo pela rede

Sim

Mini impressora externo

N/A

Teclado externo

N/A

Maneira da fonte da tensão

Alimentação externa

poder da ligação de teste

Fonte da tensão

50-420V, 50/60Hz

Temperatura ambiental

-25°C -- +45°C

Humidade relativa

40% -- 95%

Dimensões (W×H×D) (milímetros)

190×140×50

Peso (quilograma)

0.7kg
