Equipamento de teste inteligente do medidor do relé de proteção do motor da baixo tensão, o ativo & o reactivo de poder

Relé de proteção inteligente do motor da baixa tensão, equipamento de teste do medidor de poder

Perfil

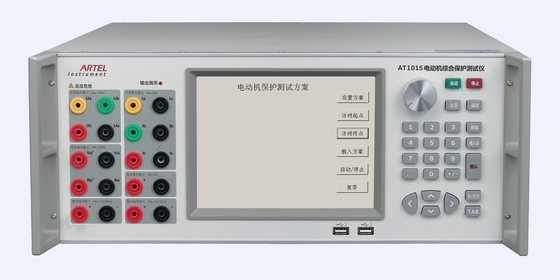

AT1015 é apropriado para a produção e a calibração da empresa industriais e da mineração e do baixo

fabricante do protetor do motor da tensão.

Função principal

Apoie vários testes do protetor do motor da baixa tensão.

Output òs harmónicos de ~63rd.

Características principais:

Estabilidade alta, baixa distorção de forma de onda;

Calibre as funções da medida do protetor do motor da baixa tensão, incluindo a tensão, corrente, active &

poder reactivo, fator de poder, freqüência, entrada análoga e saída.

Calibre as funções de protecção do protetor do motor, incluindo sob a proteção da tensão, sobre a corrente

proteção, conectando a aterrar a proteção atual do escapamento, a desconexão da pinta, e a proteção do motor

tempo de execução;

Equipado com o RS-232, a relação do Ethernet, AT1015 pode apoiar o controle do PC;

Comunique-se com o protetor do motor da baixa tensão com RS-232/485;

Personalize e desenvolva automaticamente o sistema do ajuste e da calibração de motor da baixa tensão

protetor;

A autoprotecção, alarmando e indicando o lugar de falha para a sobrecarga da saída, tensão procura um caminho mais curto e

Aberto-circuito atual;

Automaticamente detecte e diagnostique falhas e alarme;

Remotamente actualizando em linha, consiga facilmente a actualização do software;

Apoie a calibragem pelo userself.

Especificação técnica

Saída da tensão AC

Escala: 100V, 220V, 380V, 660V;

Escala de ajuste: (0~120) %RG, RG referem a escala, similarmente daqui por diante;

Definição do ajuste: 0.01%RG, 0.1%RG, 1%RG, ou 10%RG;

Estabilidade: 0.01%/2min;

Distorção: ≤0.1% (carga Não-capacitiva);

Carga máxima da saída: 25VA cada fase (carga resistive);

Precisão: 0.1%RG;

Saída atual da C.A.

Escala: 1A, 5A, 30A;

Escala de ajuste: (0~120) %RG, RG referem a escala, similarmente daqui por diante;

Definição do ajuste: 0.01%RG, 0.1%RG, 1%RG, ou 10%RG;

Estabilidade: 0.02%/2min;

Distorção: ≤0.2% (carga Não-capacitiva);

Carga máxima da saída: 30VA;

Precisão da medida: 0.1%RG;

Saídas de potência

Estabilidade das saídas de potência: 0.02%/2min;

Precisão da medida de poder ativo, reactivo: 0.1%RG;

Saída da fase

Escala de ajuste da saída: 0°~360°;

Definição do ajuste da saída: 10°, 1°, 0.1°, 0.01° para a opção;

Definição: 0.01°;

Precisão: 0.05°.

Saída do fator de poder

Escala de ajuste: -1 ~ 0 ~ +1;

Definição da medida: 0,001;

Precisão: 0,005;

Saída da freqüência

Escala de ajuste: 40Hz ~70Hz;

Definição do ajuste da saída: 1Hz, 0.1Hz, 0.01Hz, ou 0.001Hz.

Definição: 0.001Hz;

Precisão: 0,002 hertz.

Ajuste do harmónico

Ordem do harmónico: ò ~63rd;

Amplitude do harmónico: 0~40%;

Ângulo do harmónico: 0°~359.99°;

Erro ajustado do harmónico: ò ~31st: ≤±0.1%; 3ò ~63rd≤±0.2%;

Medida do erro da energia

Limite básico do erro da energia ativa:

±0.05%RD (tensão 15V~660V, 0.05A~36A atual, PF≥0.5);

±0.1%RD (tensão 15V~660V, 0.02A~0.05A atual, PF=1);

Limite básico do erro da energia reactiva:

±0.1%RD (tensão 15V~660V, 0.05A~36A atual, PF≥0.5);

±0.2%RD (tensão 15V~660V, 0.02A~0.05A atual, PF=1);

Saída da tensão de C.C.

Escala: 10V;

Escala de ajuste: (0~120) %RG;

Definição do ajuste: 1%RG, 10%RG;

Estabilidade: 0.02%/2min (classe 0,1);

Distorção: ≤0.2% (carga Não-capacitiva);

Carga da saída: ≥10mA;

Precisão: 0.1%RG;

Amplitude da ondinha: ≤1%RG;

Saída atual da C.C.

Escala: 50mA;

Escala de ajuste: (0~120) %RG;

Definição do ajuste: 1%RG, 10%RG;

Estabilidade: 0.02%/2min;

Carga da saída: 0.75VA;

Precisão: 0.1%RG;

Amplitude da ondinha: não mais de 1%;

Medida da tensão de entrada da C.C.

Escala: ±10V;

Escala da medida: (0~150) %RG;

Limite básico do erro: ± 0.1%RG

Erro de medida da ondinha: o ± (5%RD + 0,1%), RD refere o valor medido da ondinha;

Definição: 0.01%RG;

Medida da corrente de entrada da C.C.

Escala: ±20mA;

Escala da medida: (0~150) %RG;

Limite básico do erro: ± 0.1%RG

Erro de medida da ondinha: o ± (5%RD + 0,1%), RD refere o valor medido da ondinha;

Definição: 0.01%RG;

Entrada/saída de DI/DO

2 DI entrada, 2 output;

Parâmetros gerais

Fonte de alimentação: 90~265VAC/DC

Freqüência: 50Hz~60Hz

Consumo: 50VA~1000VA

Condição do ambiente: 20℃~30℃, parente humidity≤85%

Ambiente do armazenamento: -20℃~50℃

Tamanho: 600mm (L) × 440mm (W) × 176mm (h)

Peso: 28Kg
