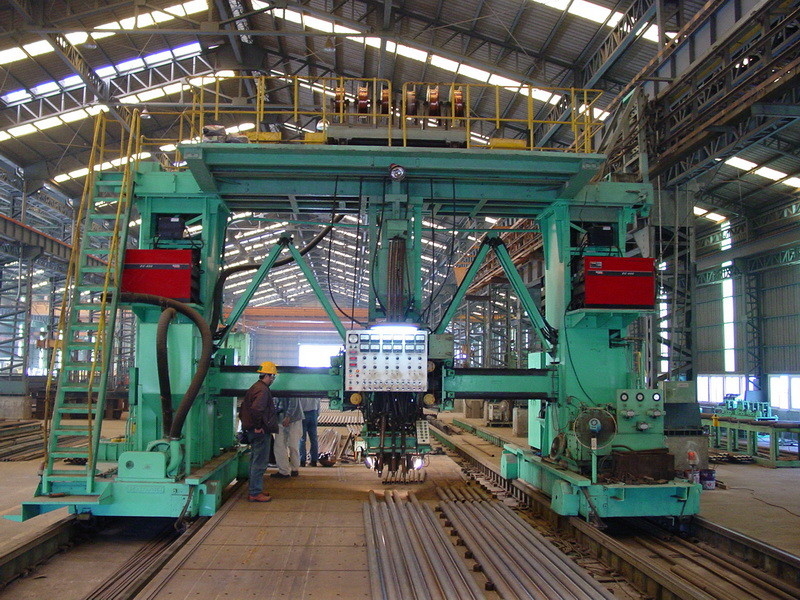

O painel da membrana VIU a linha de produção ISO elétrico da soldadura dos interruptores

O painel da membrana VIU a linha de produção ISO elétrico da soldadura dos interruptores

ESTRUTURA DO EQUIPAMENTO

• Este equipamento é compor de VIU as máquinas de soldadura (quatro grupos de tocha de soldadura, da tocha que se movem verticalmente e lateralmente, de alimentação do fio, de calibração do fio, de dispositivo de recicl do fluxo, etc. de suspensão), quatro grupos de fonte de energia da soldadura, sistema de controlo elétrico (caixa de controle, caixas do funcionamento, etc.), rolo de transferência, ar comprimido e assim por diante.
• Quatro grupos de fonte de energia da soldadura: Esab
• Alimentação do fio, tocha, interruptores elétricos e outros componentes, componentes importados recomendados.
• Em processo da solda junto, dos quatro grupos de botão independente da operação, do botão ajustável (incluindo o regulamento da soldadura, posicionando o móbil do cilindro, etc.) e do digital regulado. a placa da exposição e de seletor deve estar em uma caixa. O processo da soldadura pode ser manual ou programou.

RESUMO

Usando o processo da soldadura de arco quatro submersa para soldar os tubos e o aço liso grupo em um único ou mesmo do tubo, e para combinar o × 2000 4 a máquina existente a fim aumentar a capacidade da soldadura da membrana na loja.

1. Tubulação fora do diâmetro: φ22 ~ φ114.3mm
2. Espessura de parede da tubulação: 3,2 ~ 10mm
3. Largura da barra lisa: 8 ~ 120mm
4. Espessura da barra lisa: 3 ~ 10mm
5. Comprimento do painel da tubulação: 20m
6. Largura máxima do painel da tubulação: 2000mm
7. Material da tubulação e da barra lisa: aço do aço carbono ou de liga

PARÂMETROS TÉCNICOS

1. Altura do rolo: 850mm
2. Diâmetro de fio da soldadura: φ1.2 ~ φ2mm,
3. Velocidade de alimentação do fio de soldadura: 1 ~ 10m/min
4. carretel do fio de soldadura: 4pcs, 150 ~ 200kg/pc
5. velocidade de alimentação: 0,5 ~ 2.0m/min ajustável
6. Ar comprimido: 5-6bar
7. Tocha: dois PCes em 2 grupos e tochas 2welding deixados e 2 no lado direito. Cada grupo pode mover-se do centro para a esquerda/até a 800mm. A distância de 2 tochas em cada grupo é 30mm. O ângulo das tochas e da tubulação é 90°.

o curso 8.The da tocha no vertical é 100mm, curso ajustando-se extra é à mão 40mm. É apropriado para soldar o tamanho diferente dos painéis da tubulação.

OUTRAS EXIGÊNCIAS

• Estrutura de alimentação: a velocidade de alimentação é síncrono com velocidade da soldadura, de que é 0,5 ~ 2.0m/min ajustável. A linha central pode ser cabida uma variedade de rolo no tubo acima das especificações com o dispositivo de aperto pneumático.
• Dois grupos de lado que apertam mecanismos: pelo centro à lateral o movimento é aproximadamente 0 ~ 800mm, o mesmo movimento que saiu/assento direito .the do rolo as rodas traseiras com dispositivos pneumáticos, o pino adaptado ao rolo da sobretensão do tubo acima das especificações, a parte traseira do rolo de aperto lateral pode calibrar a curvatura lateral, o movimento do rolo de aperto lateral com cilindro, se ajustar de que com manualmente.
• O Workpiece pode ser no canto.
• Dispositivo de recicl do fluxo: cada tocha do grupo deve ser equipada com o dispositivo de recicl do fluxo, o funil do pó de fluxo com fluxo de secagem, que seja tomado nas peças a ser soldadas, inalação no tubo do fluxo de soldadura após a solda como recicl. a sucção da máquina da sucção do pó deve ser suficiente, o tubo do fluxo deve ter a suficiente capacidade assegurar a soldadura normal. qual deve ser acompanhado um aquecimento do dispositivo de aquecimento e do uniforme, controle de temperatura automaticamente, a temperatura de aquecimento está entre 0 ~ ℃ 200.
• as instituições Fio-ajudadas: a velocidade de alimentação auxiliar do fio é maiores 3 épocas do que a velocidade de alimentação.
• Velocidade da soldadura: a velocidade da soldadura e a soldadura na soldadura podem ser a escala ajustada 0,5 da facilidade ~ 2.0m/min, cada máquina de soldadura com velocímetro ou uma indicação digital.
