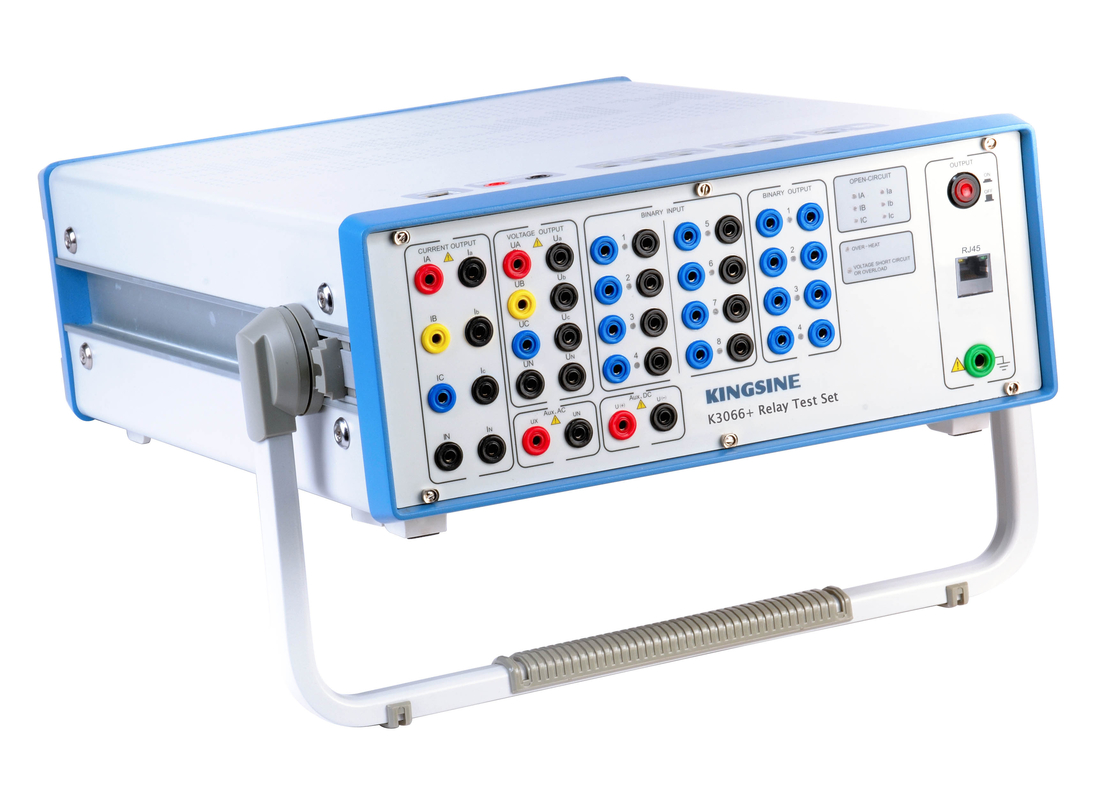

Teste secundário K3066+ ajustado da injeção da C.A. de 7 fases para o teste do medidor da energia

Geradores da tensão

Ajuste

Escala

C.A. 7-phase (L-N)

7 x 0… 130 V

C.A. da 2-fase (L-L)

2 x 0… 260 V

Poder

C.A. 7-phase (L-N)

7 x 70VA, em 0… 130 V

C.A. da 2-fase (L-L)

2 x 140VA, em 0… 260 V

Precisão

<0>

em 0… 130 V

<0>

em 0-130V

Definição

1mV

Geradores atuais

Ajuste

Escala

C.A. 6-phase (L-N)

6 x 0… 30 A

C.A. da 3-fase (2L-N)

3 x 0… 60 A (agrupe UM II B)

C.A. 1-phase (3L-N)

1 x 0… 180 A

Poder

C.A. 6-phase (L-N)

6x 450VA, em 0… 30A

C.A. da 3-fase (2L-N)

3x 520VA, em 0… 60A (agrupe UM II B)

C.A. 1-phase (3L-N)

VA 1 x 1000, em 0… 180A (máximo)

Precisão

<0>

<0>

Definição

1mA

Geradores, gerais

Freqüência

Escala

0… 1000 hertz

Precisão/tração

Erro <>

Erro <>

Erro <>

Definição

0.001Hz

Fase

Escala

- 360°… +360°

Precisão/tração

Erro <>

Definição

0.1°

Temporizador

Escala

Infinito

Precisão/tração

Erro<0>

Geradores da C.C.

Escalas da tensão

0… 300V/180W

Escalas atuais

0… 20A/300W

Precisão

<0>

<0>

<0>

<0>

Definição

1mA; 1 milivolt

Fonte auxiliar da C.C.

Escala

0… 300V/0.6A

Entradas binárias

Número

8 pares

Tensão compatível

C.C. 10V… 250V

Saídas binárias

Número

4 pares

Capacidade

250V/3A AC/DC

Sincronização

Modo da sincronização

GPS

Harmónico

Tempos da sobreposição do harmónico

2… 20 vezes

Fonte de alimentação

Tensão de entrada nominal

220VAC±20%

Poder

1000VA

Freqüência nominal

47Hz….65Hz

Circunstâncias ambientais

Temperatura da operação

°C 55 de -5°C…

Temperatura de armazenamento

°C 75 de -20°C…

Escala de umidade

5%… 90 %, não-condensando-se

Peso

20KG

Dimensões

460 (D)×140 (W)×360 (h) milímetro

Conexão de PC

RJ45

Modelo

Canais

Saídas da C.A.

K3063i/K3063Li

10 canais de saída

6*30A/3*40A/4*300V

K3030i/K3030Li

7 canais de saída

3*30A/4*300V

K3066

13 canais de saída

6*20A/3*40A/7*130V

K3063

10 canais de saída

6*20A/3*40A/4*130V

K3040

7 canais de saída

3*40A/4*130V

K3030

7 canais de saída

3*30A/4*130V

Artigos

IEEE (R) não.

Relé da sincronização

Falha transplay

Sincronização de GPS

Relés da sobrecarga

50/76

Relés inversos da sobrecarga do tempo

51

Relés da tendência

37

Relés à terra da falha

50

Relés direcionais da sobrecarga

67

Relés à terra direcionais da falha

67N

Relés da sobretensão

59

Relés de Undervoltage

27

Relés direcionais da tensão

91

Relés direcionais do poder

32

Relés do fator de poder

55

Proteção diferencial (circuitos diferenciais)

87

Equipamento da proteção da distância (fase na fase)

21

Relés negativos da sobrecarga da seqüência

46N

Proteção da sobrecarga do motor

51/86

Dispositivos reclosing automáticos

79

Relés de tropeço

94

Relés de regulamento da tensão

Relés de Overimpedance, Z>

Relés de Underimpedance, Z

Relés do tempo de atraso
