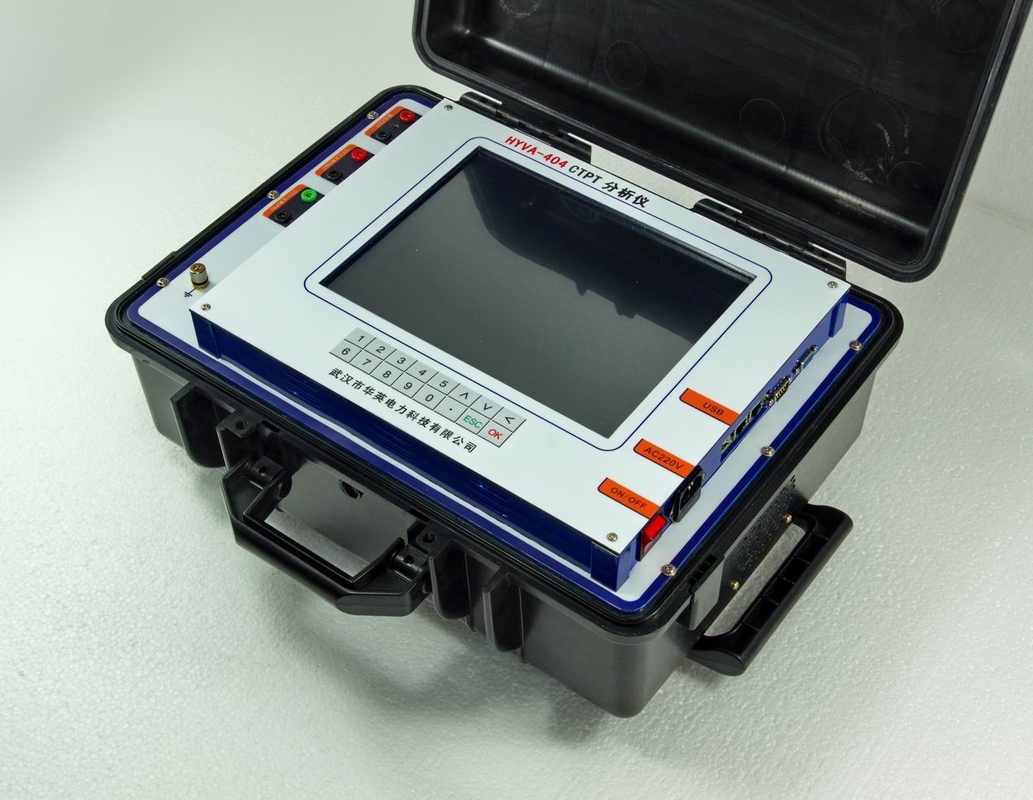

Equipamento de teste elétrico do CT pinta do transformador GDVA-405

ÍNDICE TÉCNICO

Normas de segurança para a aplicação do analisador de CT/PT

1) Todo o índice técnico deve se manter na condição do trabalho antes de testar com analisador.

2) Siga por favor standard internacionais associados em uma aplicação especial.

3) Proiba de alta tensão ou altamente a corrente conectado ao analisador de CT/PT diretamente.

4) Todos os testes precisam de seguir o procedimento no manual do usuário.

5) É proibe para abrir a caixa do analisador de CT/PT. Se não, a segurança de qualidade será inválida.

6) É proibe para actualizar ou estender o verificador sem autorização do fabricante.

7) Use por favor os acessórios originais para o analisador.

8) É proibe para eliminar a conexão do teste antes que a luz de indicador do diodo emissor de luz esteja.

9) Conecte por favor o analisador à terra com o cabo aterrando em nenhuma aplicação do laboratório.

10) Confirme por favor esse um terminal de preliminar do CT da amostra conectado à terra.

11) Não corra o analisador em condições húmidas extremas.

12) Confirme por favor que todos os terminais conectados ao analisador não têm nenhuma tensão. Todas as saídas da tensão são do analisador de CT/PT.

13) Confirme por favor que a tensão tinha sido injetada ao enrolamento secundário do CT no teste do CT. Se não, o analisador de CT/PT será danificado possivelmente.

14) Confirme por favor que a tensão tinha sido injetada ao enrolamento preliminar da pinta no teste de relação da pinta. Se não, o analisador de CT/PT será danificado possivelmente.

15) O teste do erro do ângulo do erro e de fase da relação é válido para o transformador eletromagnético da tensão somente. Não pode aplicado no teste de CVT.

APLICAÇÃO

Testes para o transformador atual:

1)Curva da excitação e teste dos parâmetros

2)Gira o teste de relação

3)Teste do erro da relação e de fase

4)Verificação da marca da polaridade

5)Medida da resistência do enrolamento

6)Medida secundária da carga do laço

7)Linha teste do erro da curva para a proteção CT

8)Teste transiente dos parâmetros do CT

9)Suposição da placa de identificação do CT

10) Medida da curva do laço de histerese da saturação

Testes para o transformador da tensão:

1) Gira o teste de relação

2) Teste do erro do ângulo do erro e de fase da relação

3) Teste da polaridade

4) Teste secundário da carga

5) Teste de resistência do enrolamento

Aplicações do analisador de CT/PT:

1) Verificação da placa de identificação do CT

2) Os parâmetros do CT verificam dentro a carga do trabalho

3) Análise transiente dos parâmetros do CT

4) Relação do CT e calibração do erro de fase

5) Teste rotineiro da pinta
