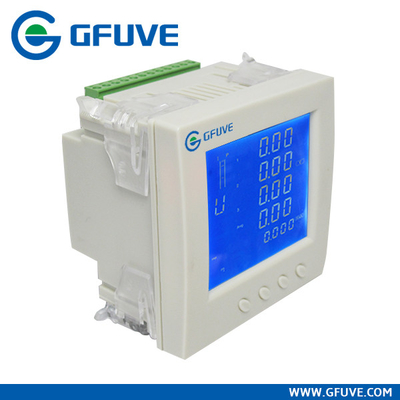

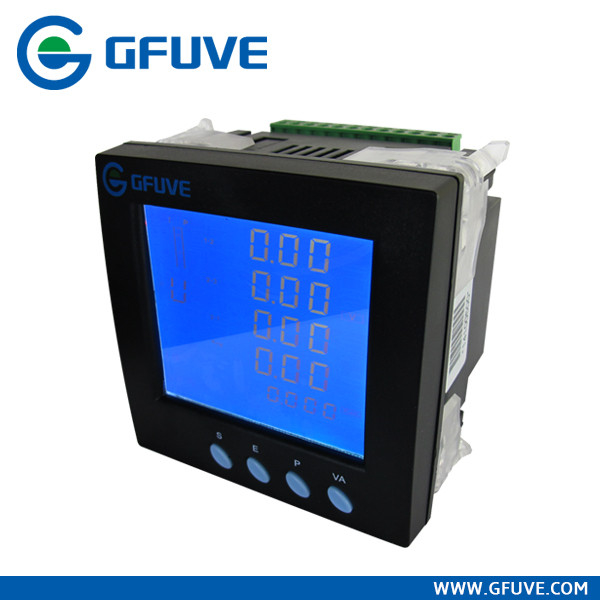

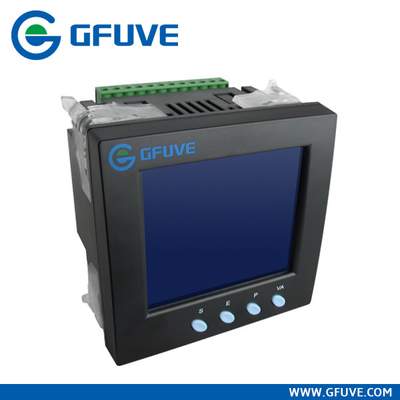

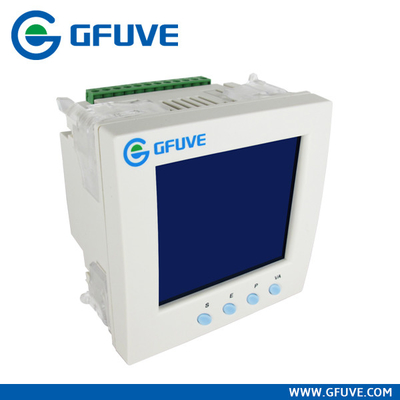

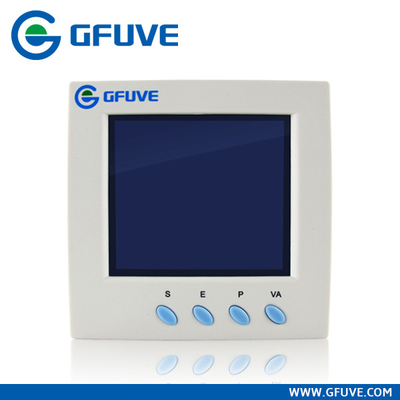

Medidor de poder Multifunction de FU2200A com &amp do registador de dados; RJ45

Medidor de poder Multifunction de FU2200A com registador de dados

Introdução

A série de FU2200A é uma escala dos medidores multifunction trifásicos econômicos contudo altamente funcionais do poder e da energia fabricados por GFUVE. Estes medidores fornecem o valor excelente monitorando sistemas de gestão do poder e da energia. A série 2200A pode ser usada como os dados que recolhem dispositivos para sistemas inteligentes da distribuição de poder ou de automatização de planta. Todos os dados monitorados estão disponíveis através de um porto de comunicação RS485 digital padrão que corre o protocolo de Modbus RTU. Com uma vasta gama de modelos a escolher de, a série 2200A oferece o valor e a funcionalidade incomparáveis.

Características

· Parâmetros Verdadeiro-RMS de medição.

· Classe da precisão do ANSI e do IEC 0,5.

· Análise da qualidade do poder.

· Energia de 4 quadrantes;

· memória 4MB a bordo;

· Registo de dados

· RS485 de alta velocidade, porto de Ethernet (opcional);

· Meça harmónicos individuais do òs ao 63th (opcional);

· Projeto do módulo;

· TOU, 4 tarifas, 12 estações, 14 programações

· Garantia principal da classe.

· Com software da gestão

Aplicações

· Medida de alimentadores da distribuição, de transformadores, de geradores, de bancos do capacitor e de motores.

· Sistemas da tensão média e baixa.

· Comercial, industrial, utilidade.

· Análise da qualidade do poder.

Parâmetros da medida

Tensão (PH-n); Tensão (PH-PH); Atual; Freqüência; PF; Active Power (W); Poder reactivo (Q); Poderes aparentes, 2~63thharmonics (opcionais)

Harmónicos

Índice total dos harmónicos da fase-tensão

Índice total dos harmónicos da corrente

2rd~63th índice dos harmónicos da Fase-Tensão (RS485 output)

2rd~63th índice dos harmónicos da corrente (RS485 output)

Valor máximo & valor mínimo

Valor máximo para a tensão/corrente

Valor máximo para o poder ativo

Valor máximo para o poder reactivo

Valor máximo para o poder aparente

Valor mínimo para a tensão/corrente

Valor mínimo para o poder ativo

Valor mínimo para o poder reactivo

Valor mínimo para o poder aparente

Computação

Energia dianteira do poder ativo

Energia reversa do poder ativo

Energia dianteira do poder ativo

Energia reversa do poder reactivo

Escala de medição

0~400V, 0~6A, 45~65Hz, -1~0~1

Precisão de medição

Tensão: 0.5%RD±0.05%FS

Corrente: 0.5%RD±0.05%FS

Active Power: 0.5%RD±0.05%FS

Poder reactivo: 1.5%RD +0.05%FS

Poder aparente: 0.5%RD +0.1%FS

Fator de poder: 0.5%RD

Freqüência: 0.05%RD

Energia ativa: 0,5%

Procura máxima

Ia, Ib, CI, _{total de} ΣP, _{total de} ΣQ, _{total de} ΣS, 15 minutos

Exposição

Ângulo de ecrã panorâmico, luz - exposição retroiluminada azul do LCD, 5 figuras das exposições. 4 chaves da operação.

Memória

Memória do padrão 2M, estendida a 4M;

Pode ser ajustada arbitrariamente armazena dados de 1minute aos intervalos 60minutes, fábrica padrão 15minutes em um gravador de dados do grupo.

Pode o canal de 4 (tensão, corrente, poder, fator de poder e assim por diante) e quatro do registrador não menos (energia dianteira do poder ativo, do poder ativo do reverso energia, energia dianteira do poder ativo, do poder reactivo do reverso energia), gravando 1 vezes cada 15 minutos, pelo menos 1 ano de dados, através do porto de comunicação para ler; você pode selecionar artigos de dados o que você precisa de ser armazenado através do software;

Uma comunicação

Apoio do porto da relação RS-485, trabalhos em rede 32 (de 128), protocolo de comunicação de ModBus-RTU.

Pulso da energia

fornece a saída de pulso ativa & reactiva da energia. Os parâmetros do pulso podem ser escolhem, variam: 0.1~10000kWh/kvarh. Saída do contato seco (1A*100V).

Levantamento de dados (expansão)

Cada módulo FM-K2 pode ser recolhido 2 maneiras de contatos e de contagem.

Controle (módulo da expansão)

Cada FM-K2 fornece 2 saídas do relé, que podem ser controladas por uma comunicação ou pelos parâmetros medidos.

Saída análoga (módulo da expansão)

Cada módulo FM-A20 fornece 2 maneiras de saída da C.C. 4~20mA, ele pode ser ajustado as função-relações sobre parâmetros.

Modo de conexão

3P4W, 3P4W BAL, 3P3W, BAL 3P3W;

Programável

Sistema de medição: 3P4W/3P3W etc.

Relação da transformação: Pinta 1~10000; CT 1~10000.

Uma comunicação

RS485, baud: 1200~57600, padrão 38400; Porto de Ethernet (opcional)

Dimensão

Painel da montagem: 96 x 96mm

Montagem

Montagem de painel

Trepanning: 92 x 92mm

Fonte de alimentação (AC/DC)

AC85~400V/DC85~330V,

Consumo de potência: <4va>

Condição de trabalho

Temperatura: -25 ~ °C 55

Umidade: 20% ~ 95%RH, sem condensação

Garantia

Três anos de garantia
